Oppgave 5 - 3D Printing

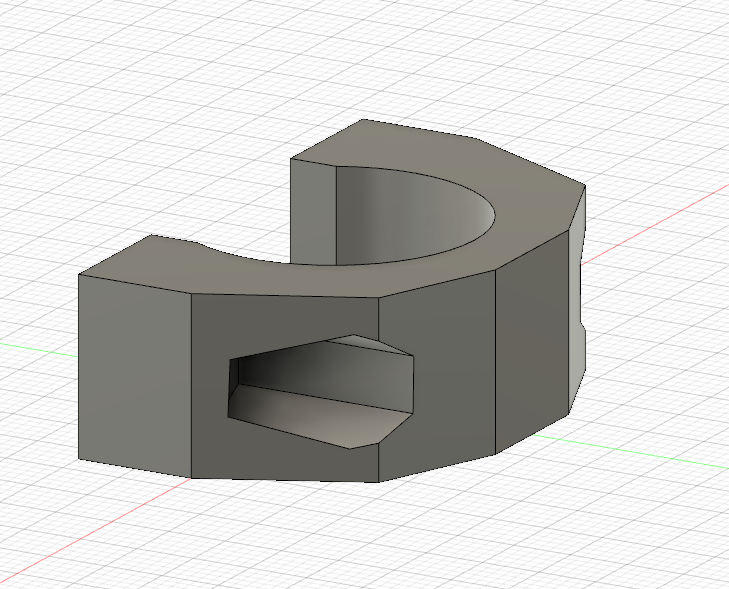

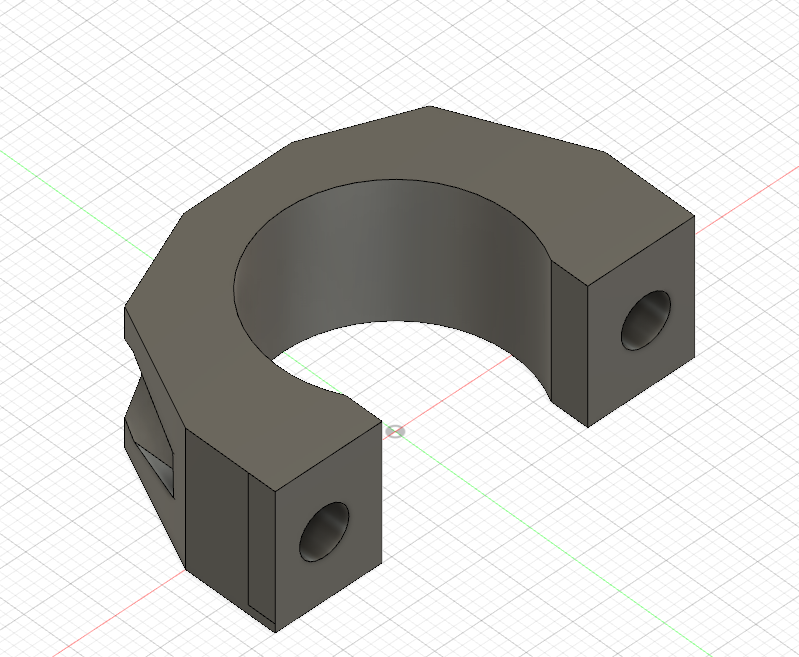

Som de fleste andre prosjekter startet dette i tenkeboksen. Jeg trengte et par braketter for å montere en koppholder på rattpidestallen i båten min. Dermed var det bare å måle diameter på røret, og starte design i Fusion 360. Jeg ønsket en brakett som passet perfekt på røret, som hadde plass til en mutter på hver side sånn at jeg kunne bruke en bolt for å stramme inntill. Bildene under er av ferdig modell i Fusion, jeg regnet med at plasten ville være litt fleksibel slik at jeg kunne "dytte" den på røret selv om åpningen ikke var like stor. I bakkant har jeg forsenket et heksagon med mål etter en standard M5 mutter. Hullet er tenkt til en M5 bolt.

Etter designet var klart i fusion var det å eksportere som .stl fil slik at det kunne importeres i prusa slicer. I prusa slicer ble stl filen importert, PETG valgt som plastik (Jeg valgte dette ettersom brakettene skal stå ute, PETG tåler det litt bedre enn PLA og er fortsatt relativt stabilt og printe). Videre valgte jeg å printe "0.20mm QUALITY" for å få et greit resultat med høy printhastighet. Når supports og infill var konfigurert eksporterte jeg G koden.

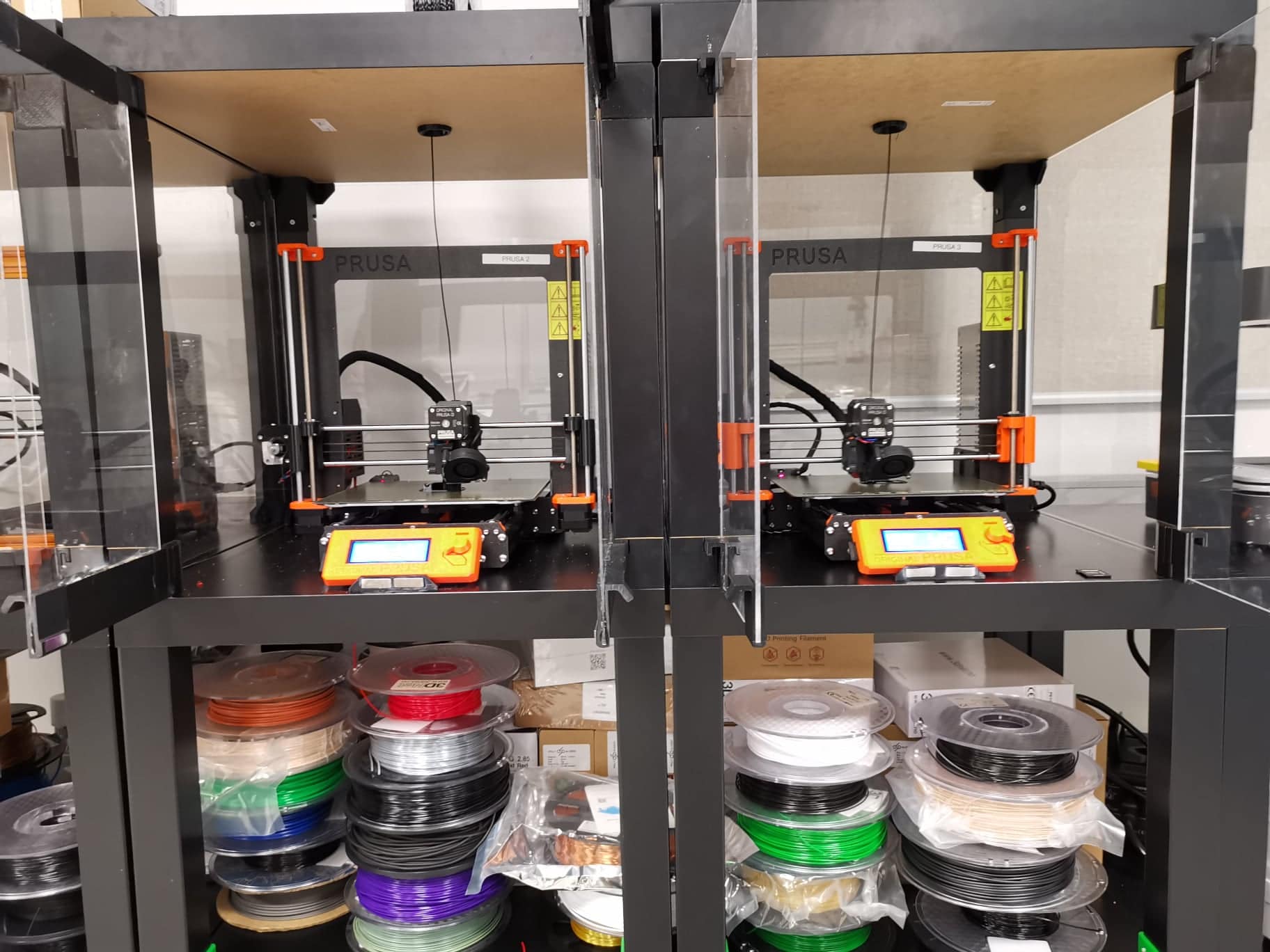

Da er alt klart for å printe, dette gjøres på fablabben. Etter en dobbeltsjekk på at printerne er i orden var det å starte preheat for å kunne bytte filament. Når dette var gjort satt jeg inn SD kort med gcode filen, da er det bare å velge riktig fil på printeren og starte printen. Når jeg så at alt gikk greit de første lagene satt jeg også igang en printer til med samme.

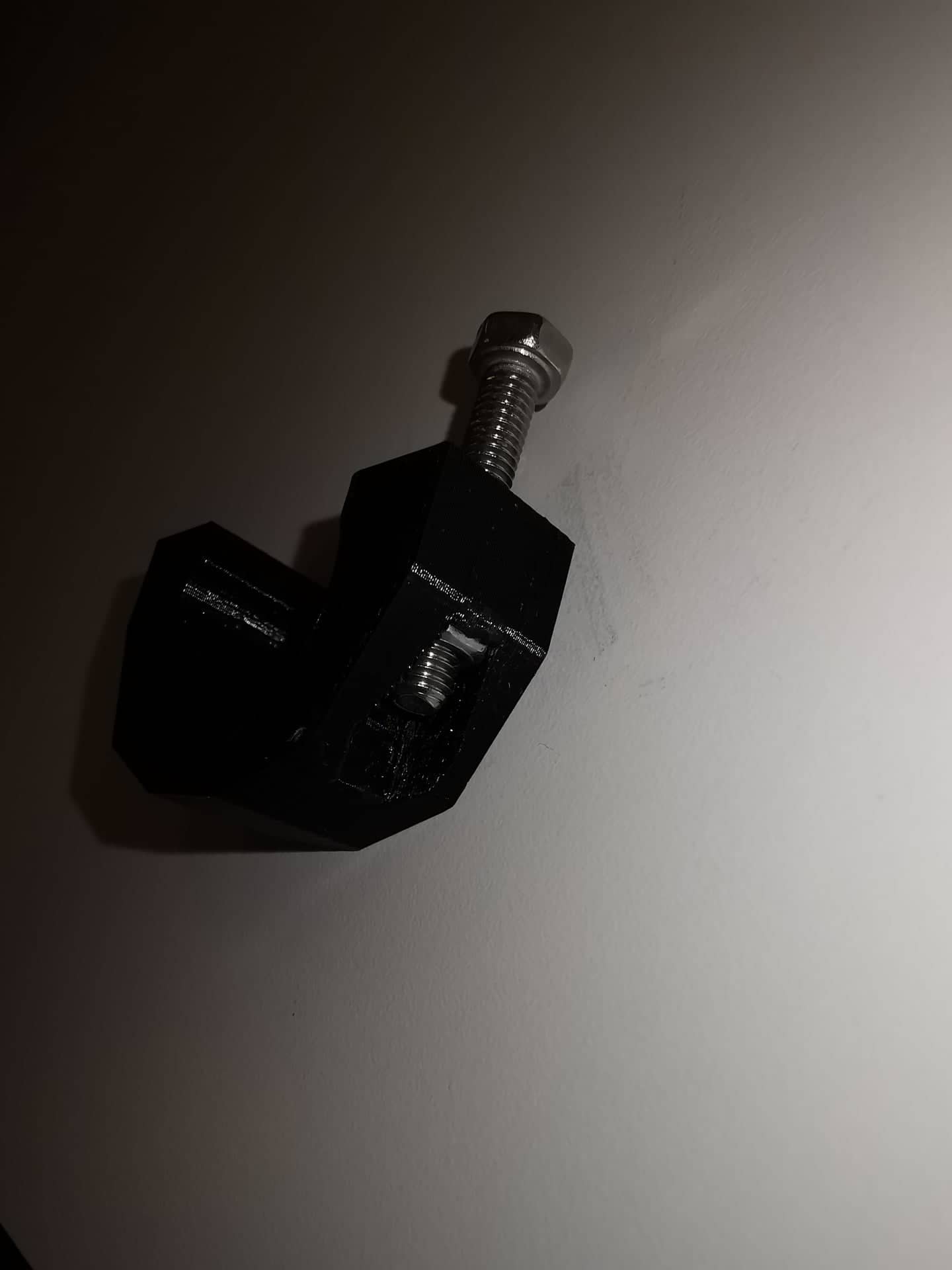

Etter en times tid var begge ferdige, da var det bare å bruke et lite skrujern til å pelle ut supportsene som ble bygd inni heksagonene. Resultat på bildet under.

STL og Gcode filen finnes i github repositoriet HER

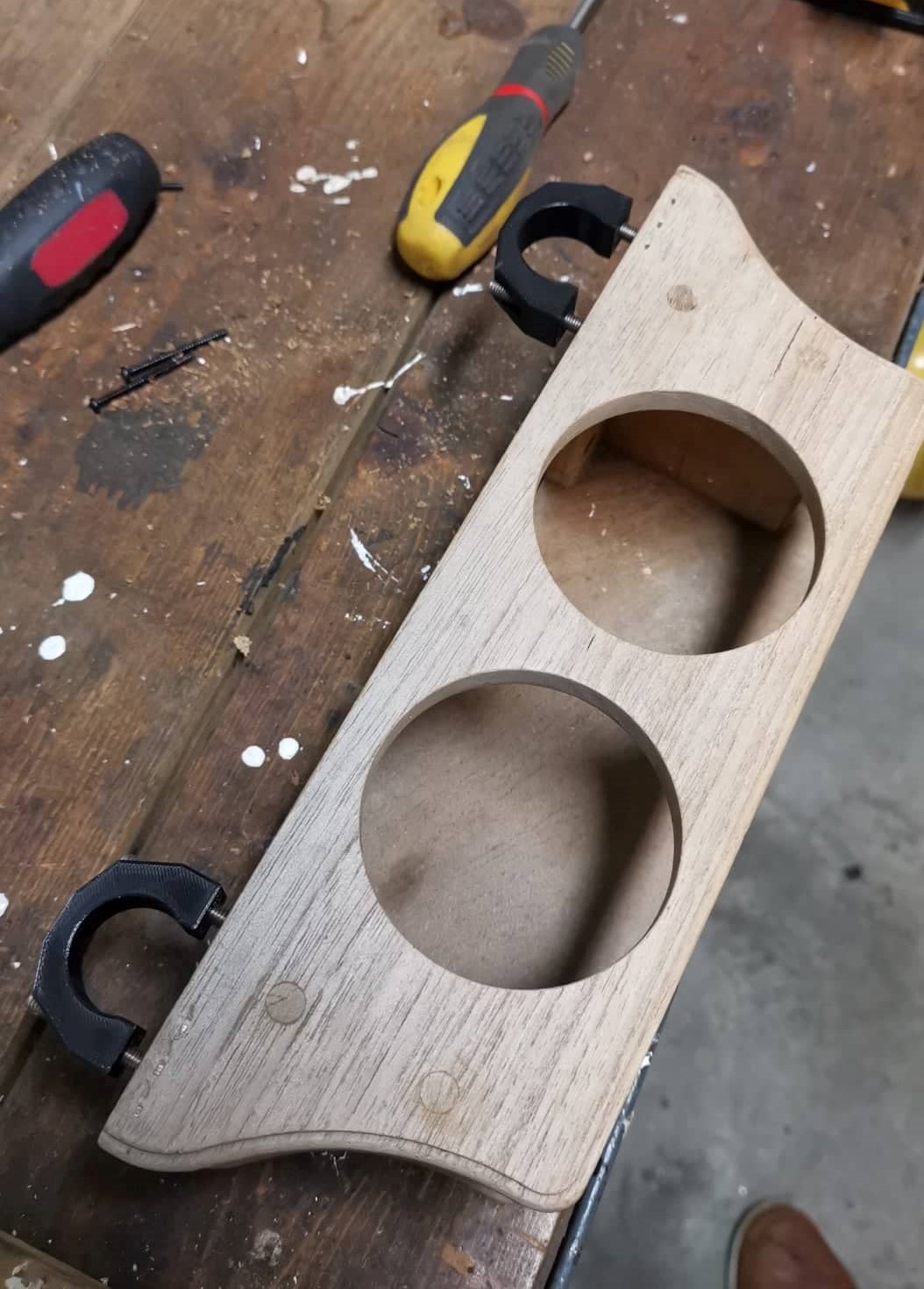

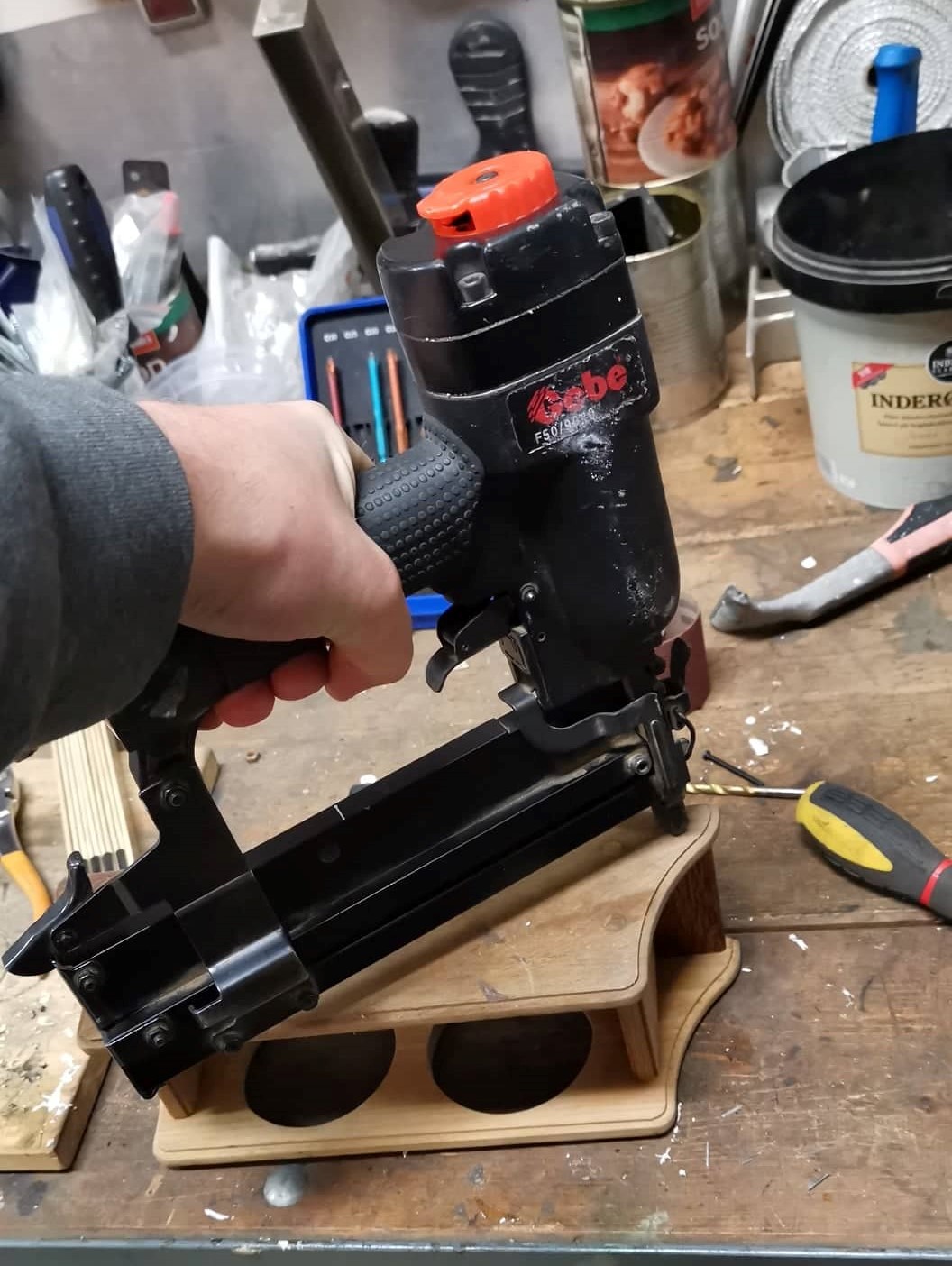

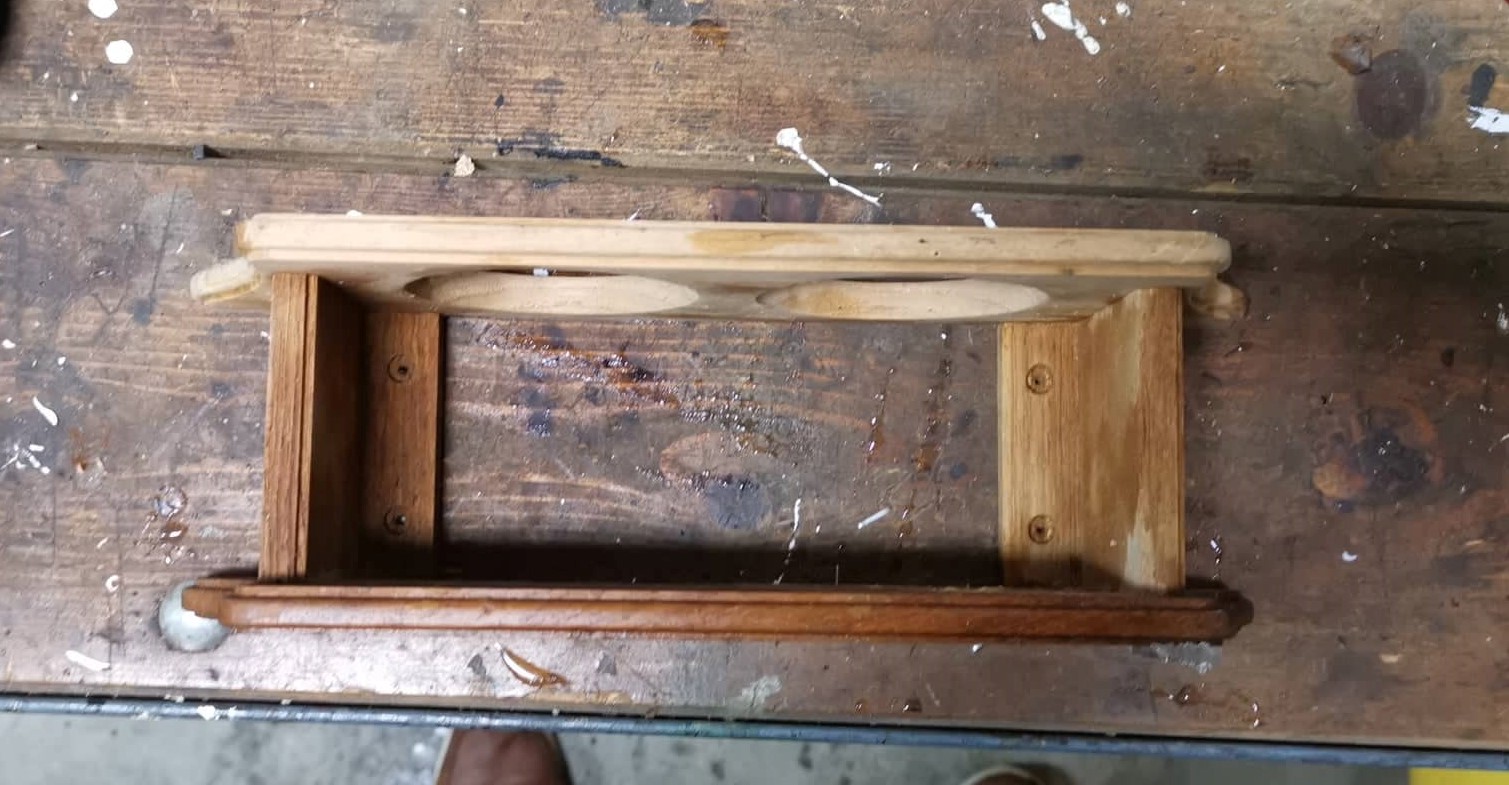

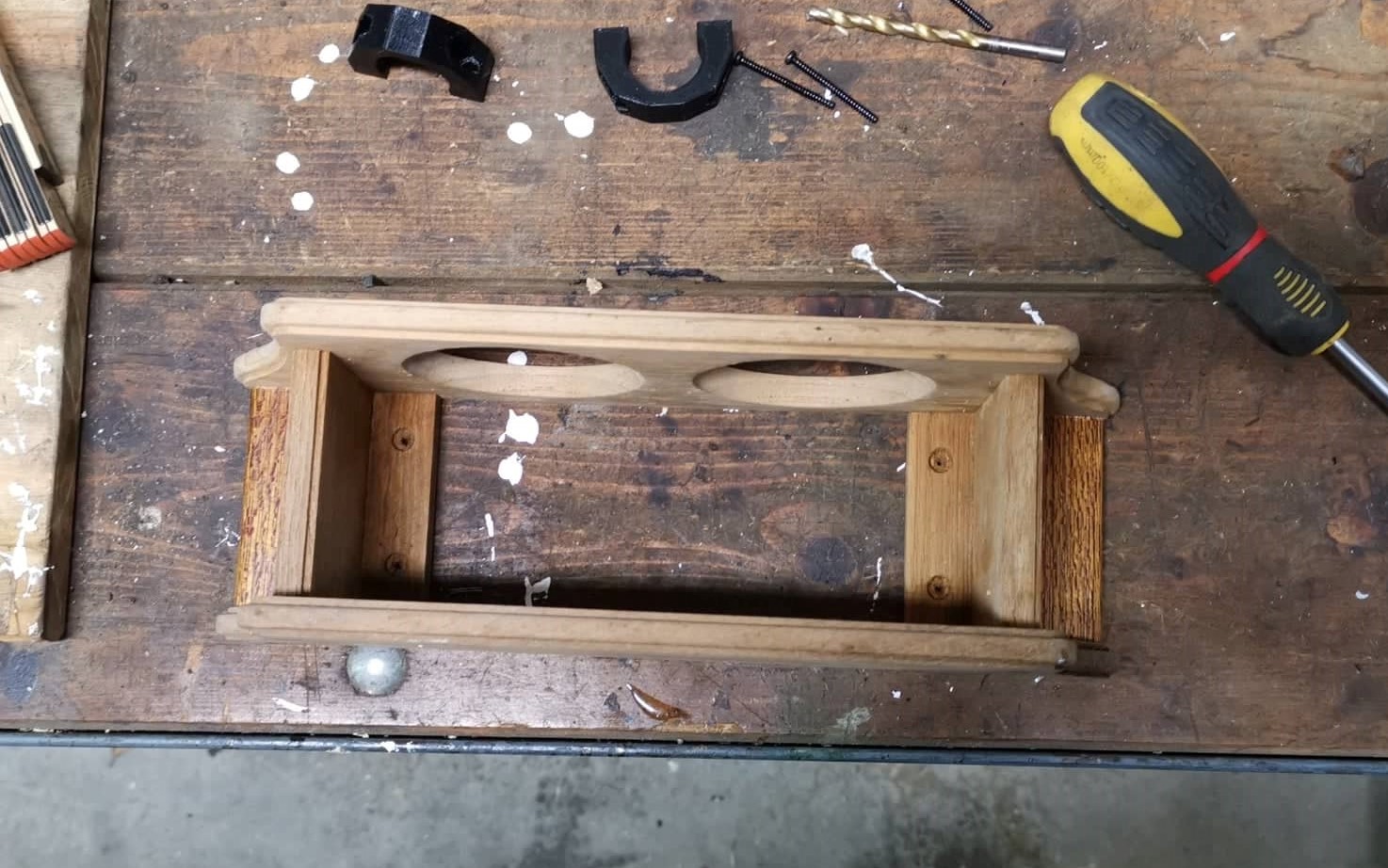

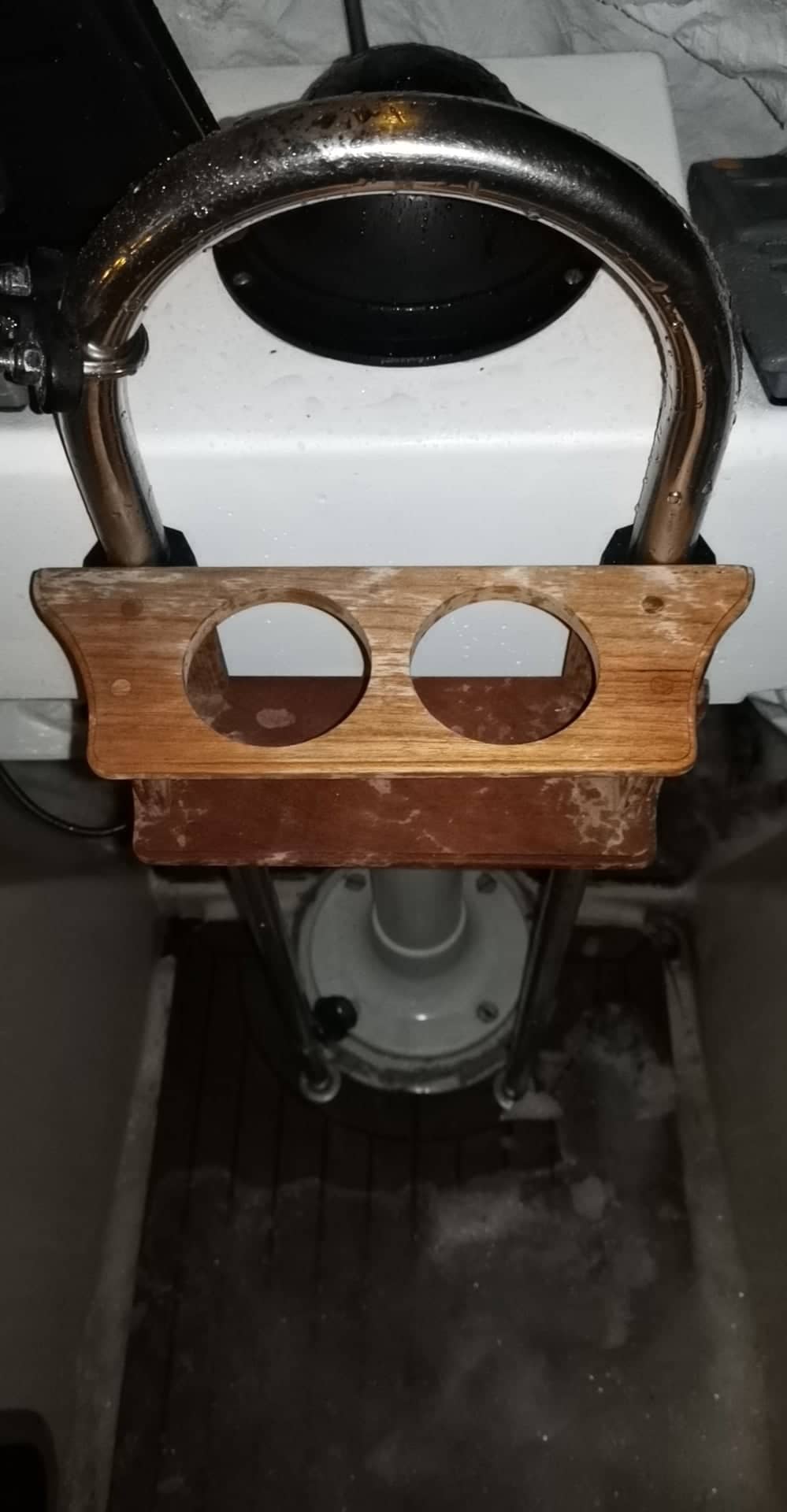

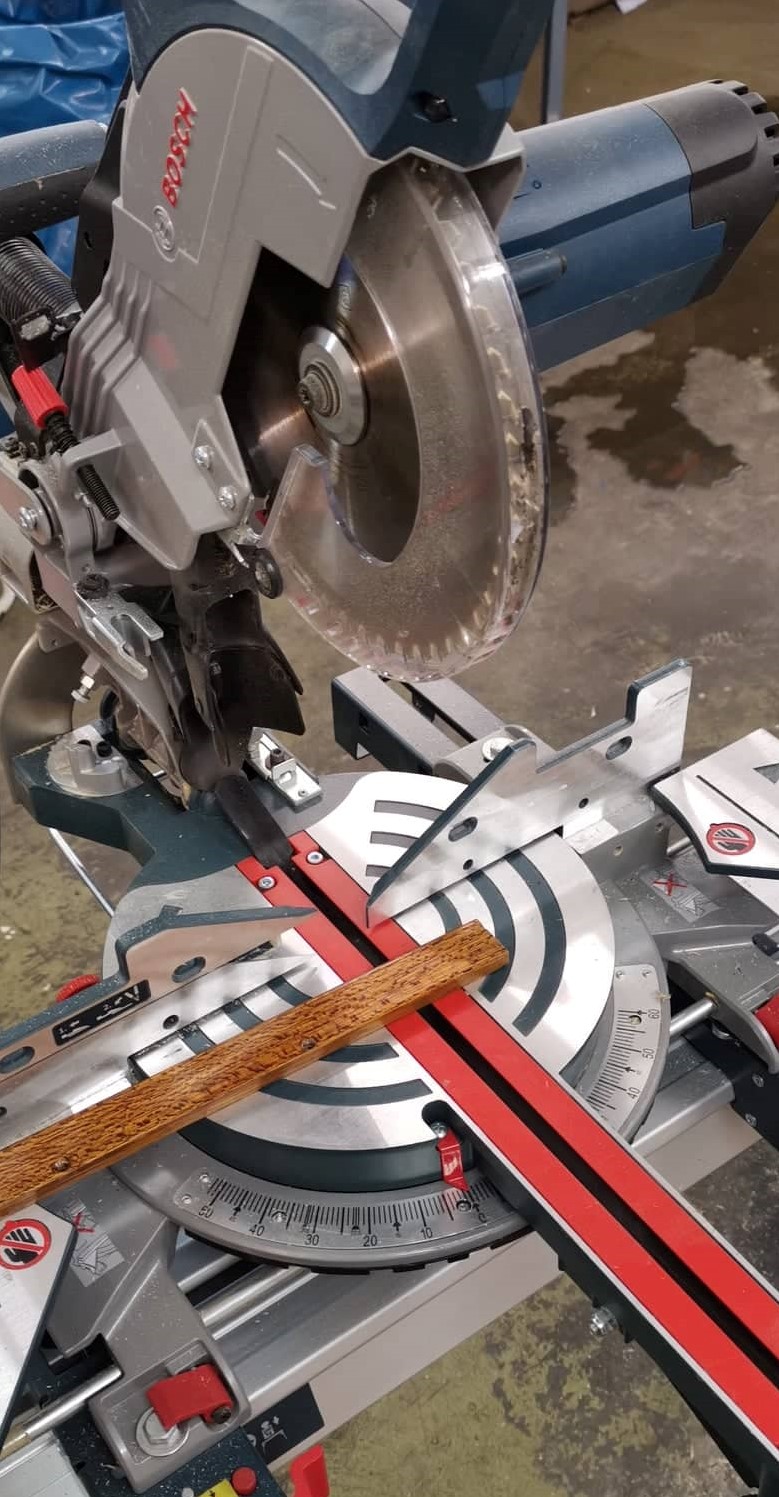

Bonus Content - Installering av koppholder
